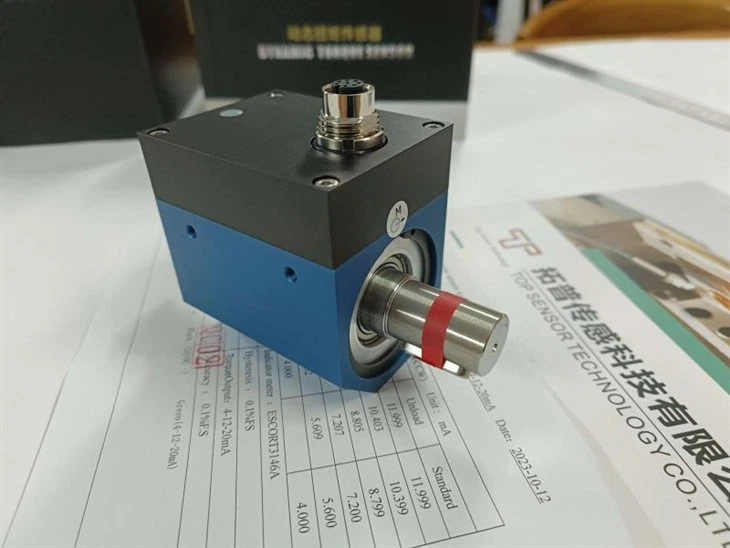

Dynamic Torque Sensor, Dynamic Torque Transducer

DTS-01 snúningstogskynjari af sleðhring

Gerð: DTS-01

Stærð: {{0}}.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100/ 200/300/500 Nm

Nákvæmni: ±{{0}}.1; ±0.3; ±0,5%FS

Úttaksnæmi: 1.0-1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Eiginleikar:

1, Togskynjari samanstendur af álagsmæli og samþættri hringrás með mikilli nákvæmni og stöðugri frammistöðu.

2, Með framúrskarandi langtíma stöðugleika

3, Með lyklatengingu á báðum endum

4, 4000 RPM að hámarki

Tæknilegar upplýsingar:

Stærð: mm

stærð lykilgróps: LxDxB 22x3,5x6mm

1, Umsóknarsvæði

DTS röð kraftmikill togskynjari er nákvæmt mælitæki fyrir tog og vélræna orkunotkun. Aðallega notað í

1.1 Rafmótor, vélarmótor, brunahreyfill og annar snúningsbúnaður.

1.2 Vifta, vatnsdæla, snúningslykill

1.3 Lest, farartæki, dráttarvél, flugvél, skip, námuvél

1.4 Vatnsendurvinnslukerfi

1,5 seigjumælir

1.6 Vinnsluiðnaður

2, Uppsetningarkröfur

2.1 Hentar bæði fyrir lóðrétta og lárétta uppsetningu

2.2 Allur hleðslubúnaður, togskynjari, aflbúnaður ætti að vera settur upp á traustum vettvangi til að forðast of mikinn titring. Annars getur það valdið óstöðugum lestri, dregið úr nákvæmni eða jafnvel skemmt togskynjara.

2.3 Notaðu teygjanlega pinnatengingu

2.4 Mælt er með sveigjanlegri festingu til að festa miðhluta togskynjara. Ekki nota stífa festingu.

2.5 Sammiðjuþol hleðslubúnaðar, togskynjara, aflbúnaðar ætti að vera minna en Φ0.05 mm.

3, Uppsetningarskref

3.1 Staðfestu fjarlægð milli aflbúnaðar og hleðslubúnaðar byggt á gerð öxultengingar og lengd togskynjara. Stilltu bilið á milli öxulínu (afl- og hleðslubúnaðar) og viðmiðunarplans, gakktu úr skugga um að samrásin á milli þeirra sé minni en Φ0.03 mm, festu síðan afl- og hleðslubúnað á viðmiðunarplani.

3.2 Settu tengi á hvern skaft

3.3 Stilltu fjarlægðina milli togskynjara og viðmiðunarplans, gakktu úr skugga um að samrásin milli öxulínu þeirra og öxulínu afl- og hleðslubúnaðar sé minni en Φ0.03 mm. Festið síðan togskynjara á viðmiðunarplanið.

3.4 Festið tengið, uppsetningu lokið.

4, Venjulegar uppsetningarleiðir

4.1 Þegar hraði er minni en 300 snúninga á mínútu, ekki tíður réttsælis og rangsælis snúningur, er hægt að nota einhvern sveigjanlegan hlut til að tengja við togskynjara og koma í veg fyrir að hann snúist.

4.2 Þegar hraði er meiri en 300 snúninga á mínútu, með tíðum snúningi réttsælis og rangsælis, er nauðsynlegt að festa plötuna bæði að framan og aftan á togskynjara. Bættu við 2-3 mm kísillgúmmíi í miðju togskynjara og festibretti með 15%-20% þjöppunarmagni til að koma í veg fyrir að það verði stíft samband.

Valfrjáls aukabúnaður

	Togmælir Aukabúnaður: uppsetningarverkfæri Aðeins toggildi birt Kapall; Togskynjara snúru Valfrjálst: Stuðningur við RS232
	Hraðamælir Aukabúnaður: uppsetningarverkfæri Aðeins hraðagildi birt Kapall; Togskynjara snúru Valfrjálst: RS232.
	Tenging Ál fyrir litla afkastagetu Stálblendi fyrir miðlungs getu Ryðfrítt stál fyrir stóra afkastagetu
	Hugbúnaður 1, Stuðningur við gagnaskjá, geymslu, niðurhal. 2, Getur sýnt gögn um tog, hraða og orkunotkun ef mælirinn sem er tengdur við hann styður þessar aðgerðir.
	Sendandi: Til að breyta mv/v útgangi í hliðrænt úttak, eins og 0-5V / 0-10V/ 4-20mA
