Stærðarmælingar

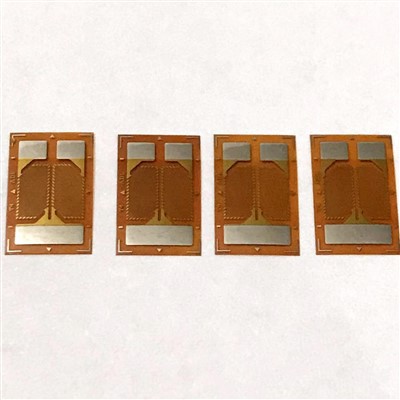

Það eru margar gerðir af gauges álagi. Dæmigerð álag er að festa viðkvæman rist (3-6μm) úr þunnt málmþynnu á plastfilmu (15-16μm) sem kallast grunninn og síðan þakinn þunnur filmur til að mynda lagskipt.
Mælingar á þyngdarmörkum
Álagsmælirinn er festur við hlutinn sem á að mæla þannig að hann stækkar og samverkar með álagi hlutans sem á að mæla þannig að málmþynnan í hlutnum stækkar eða styttist við álag. Margir málmar breyta mótspyrnu þegar þau eru vélknúin eða stytt. Álagsmælir er beiting þessarar reglu, mældur með því að mæla mótstöðu breytinga á álagi var mældur. Stofnfrumur nota yfirleitt næmni kopar-króm málmblöndunnar, viðnámshraði breytinga er stöðugt og álagið er í réttu hlutfalli við sambandi. sem er:
Meðal þeirra, R: Strain gauge upprunalega mótstöðu Ω (ohm)
ΔR: mótstöðu breyting vegna lengingar eða þjöppunar Ω (ohm)
K: Hlutfallslegi stöðugleiki
ε: Strain
Mismunandi málm efni hafa mismunandi hlutfallslegan styrk K. Kopar-króm málmur K gildi um 2. Þannig breytast álagsmælingin með þyngdarmælinum í mælikvarða á mótstöðuhvarf. Hins vegar, þar sem álagið er tiltölulega lítill breyting, þá er breytingin á viðnám sem veldur því einnig mjög lítil.
Til að mæla svona lítið mótstöðubreyting er mjög erfitt getur almennt viðnámsmælirinn ekki uppfyllt kröfur. Til að mæla þessa litla breytingu á viðnám notum við hollur álagsmælir með Wheatstone brú.
